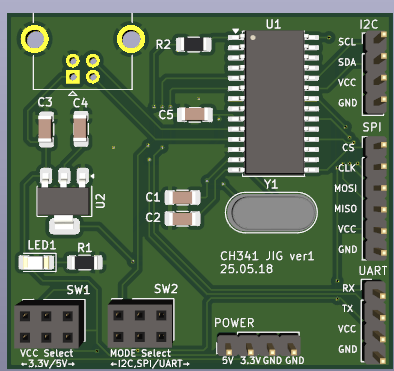

안녕하세요. 1~3편에서는 C#을 이용해서 UART, I2C, SPI가 가능한 프로그램을 만들었습니다.이번에는 KICAD 툴을 이용해서 회로도작성과 아트웍을 해보겠습니다.기본적인 회로도는 아래의 사이트를 참고하였습니다.https://www.onetransistor.eu/2017/08/ch341a-mini-programmer-schematic.html*회로도POWER CHECK LED : USB가 연결해있는지 안해있는지 확인하는 부분입니다.LDO : VBUS(5V)로부터 3.3V를 만드는 부분 입니다. USB CONNECTOR : USB 커넥터 (USB B type 사용)CLOCK : 외부클럭 입니다. USER PIN(SPI, I2C, UART, POWER) : 통신을 위한 외부핀 입니다. USER SWI..
