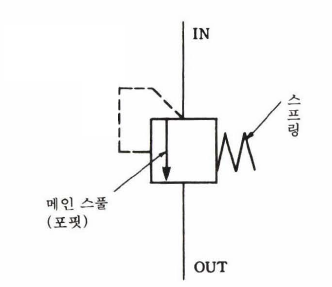

안녕하세요 오늘은 릴리프밸브에 대해 알아보겠습니다 릴리프밸브란 유압회로에서 relief(안전)하게 만드는 밸브입니다어떻게 안전하게 만드냐면 특정 유압회로에서 특정 압력이상이 걸리면 다른곳으로 기름을 빼버립니다 - 릴리프밸브구조P에 압유가흐르면 스풀을 밀어서 P->T로 갑니다 -JIS기호 -릴리프 밸브 사용 목적사용예시1) 회로 전체의 압력을 제어 (a) : 탱크에서 나온 기름이 갈 곳이 없어서 압력이 계속 차서 약한 부분이 파괴됨(b) : 탱크에서 나온 기름이 계속 탱크로 가서 실린더가 움직이지 않음(c) : 탱크에서 나온 기름의 압력이 어느정도 이상이 되면 릴리프밸브를 타고 탱크라인으로 보내줌 사용예시2) 서지현상 방지가변 토출량 펌프느 어느정도 압력이 상이 되면 펌프에서 기름을 토출하지 않습니다펌프에..

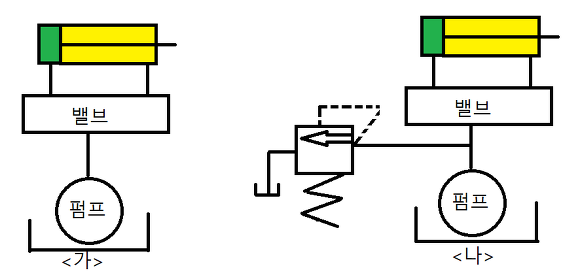

안녕하세요 오늘은 압력제어밸브에 대해 알아보겠습니다 압력제어밸브는 유압밸브의 한 종류로써 필요한 압력으로 유량의 출력을 결정합니다 압력제어 밸브에는 크게 4가지가 있습니다1. 릴리프 밸브 : 유압회로 전체의 압력을 결정할 때 사용합니다2. 리듀싱 밸브 : 유압회로의 일부분의 압력을 낮게 만들때 사용합니다3. 시퀀스 밸브 : 정해놓은 압력이 되면 밸브라 열려서 기름을 흘리게 할 때 사용합니다4. 압력 스위치 : 압력을 측정하는 것 입니다 1. 릴리프밸브릴리프밸브는 안전밸브이고, 전기로보면 차단기 역할을 합니다.유압회로 전체의 압력을 결정하게됩니다. 그림을 보면 밸브는 제어밸브이고 밸브에 따라서 실린더가 움직이게됩니다. 펌프에서는 기름이 계속 토출되는데 기름은 갈곳이 없어지게되므로 놔두면 어느 한 부분이 망..
