안녕하세요. 오늘은 ANALOG DISCOVERY의 Wave generator기능을 테스트해보겠습니다.
Wava generator는 discovery장비로하고 generator 파형측정은 saleae장비로 했습니다.

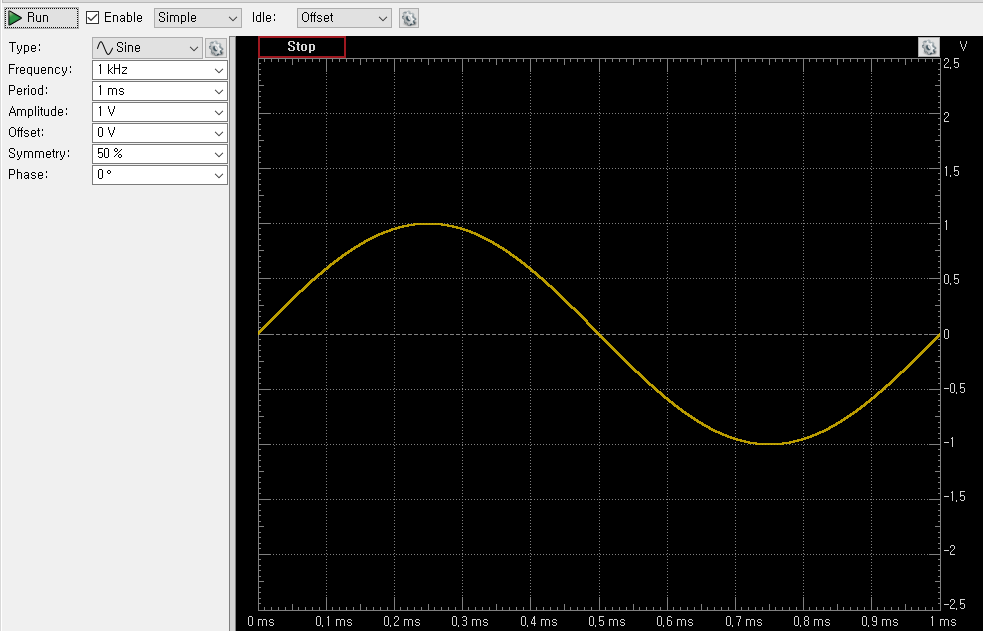

UI에서 설정값에따라서 예상되는 파형이 우측에 나옵니다. Sin파 1kHz, 1V를 측정해보겠습니다.

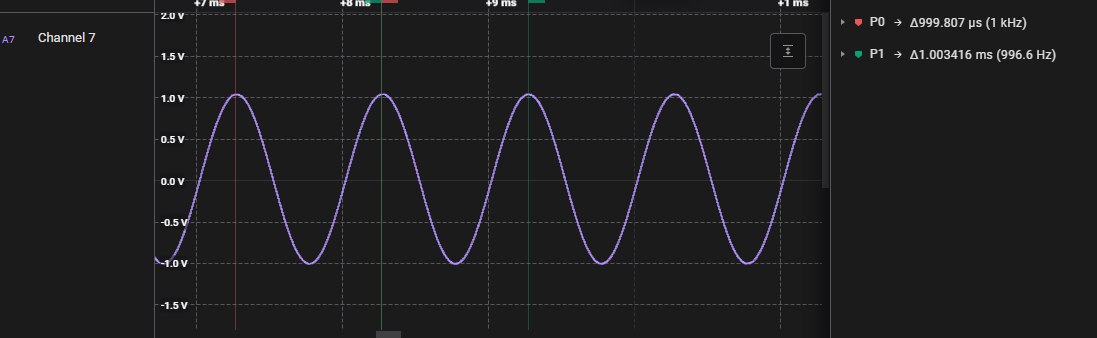

파형이 설정한대로 찍힙니다. 출력에 스피커를 연결하면 1kHz 톤이 들리게 됩니다.

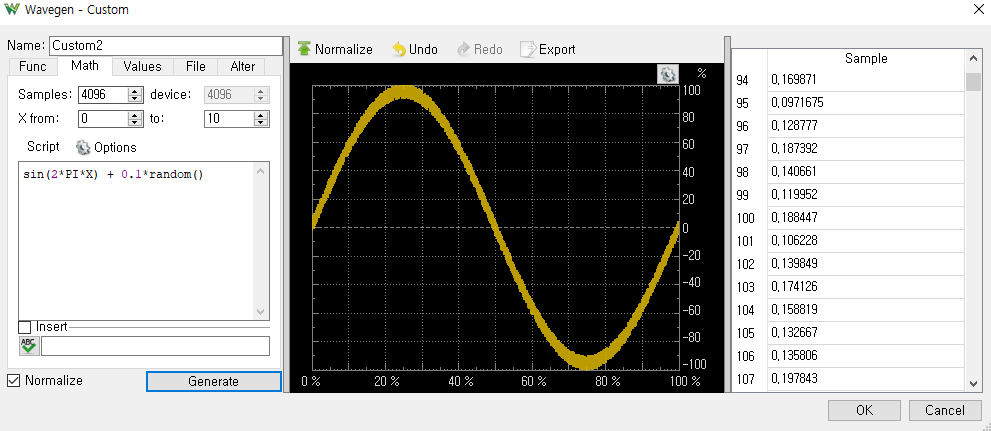

discovery장비에서는 다양한 파형을 출력할 수 있고 Custom해서 파형을 출력할수도 있습니다.
스피커 톤 테스트나 LED PWM 테스트할 때 사용하면 유용할 것 같습니다.
