안녕하세요. 오늘은 kicad로 pcb회로를 만들고 jlcpcb사이트로 주문하는방법을 알아보겠습니다.
jlcpcb외에 다른곳에서도 주문할수있는곳이 있겠지만 다른곳은 이용을안해봐서 어떤지 모르겠습니다. jlcpcb는 1개도 주문이 가능해서 좋습니다.
이 글에서는 kicad로 pcb를 주문할때 필요한 파일을 추출하는 방법과, jlcpcb로 주문하는방법순서로 적겠습니다.
먼저 kicad로 pcb를 주문할때 필요한파일을 추출해보겠습니다.
회로 기준은 2층(front,back)기준이고 단순히 부품을 배치하고 회로가 그려져있는 수준입니다.

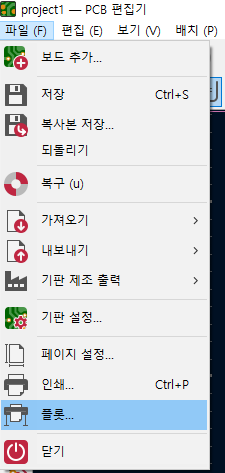

1. 파일->플롯 클릭

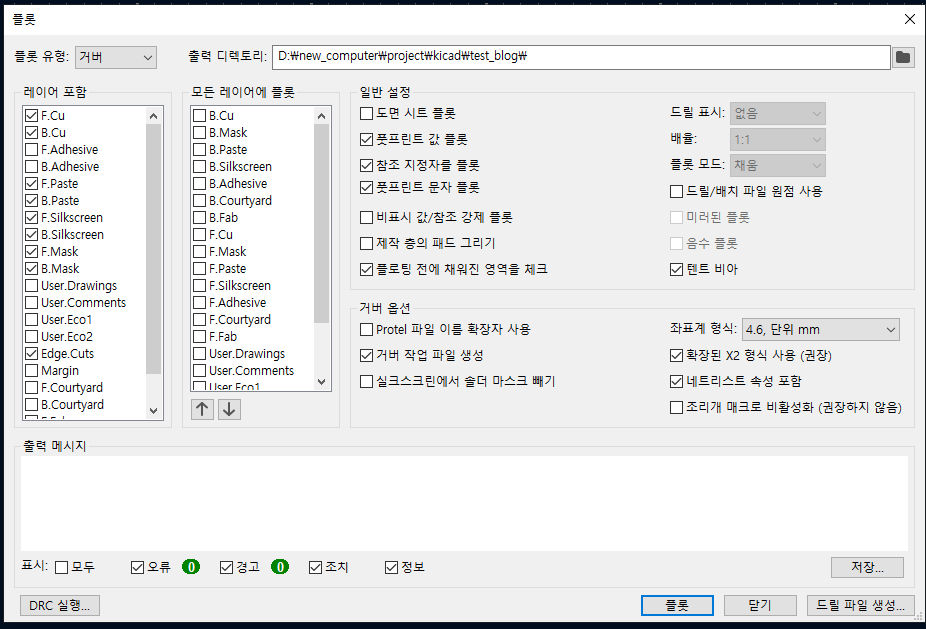

2. 출력 디렉토리에 출력 파일이 나올 경로를 설정하고 나머지는 아래의 그림처럼 세팅을 해줍니다. 그 이외에 필요한 옵션이 있다면 선택해 주면 될 것 같습니다. 그 이후에 플롯버튼을 클릭하고 드릴파일생성을 클릭합니다.
3. 옵션은 아래그림처럼하고 드릴파일생성을 클릭합니다.
4. 출력한 폴더의 경로에가보면 거버파일과 드릴파일이 만들어졌고 모두 선택해서 하나로 압축해줍니다.
jlcpcb로 주문하기
https://jlcpcb.com/
1. 위의 사이트로 이동해서 회원가입을 해줍니다.
2. Add gerber file을 클릭하고 주문할 파일을 선택해줍니다. (zip형식)

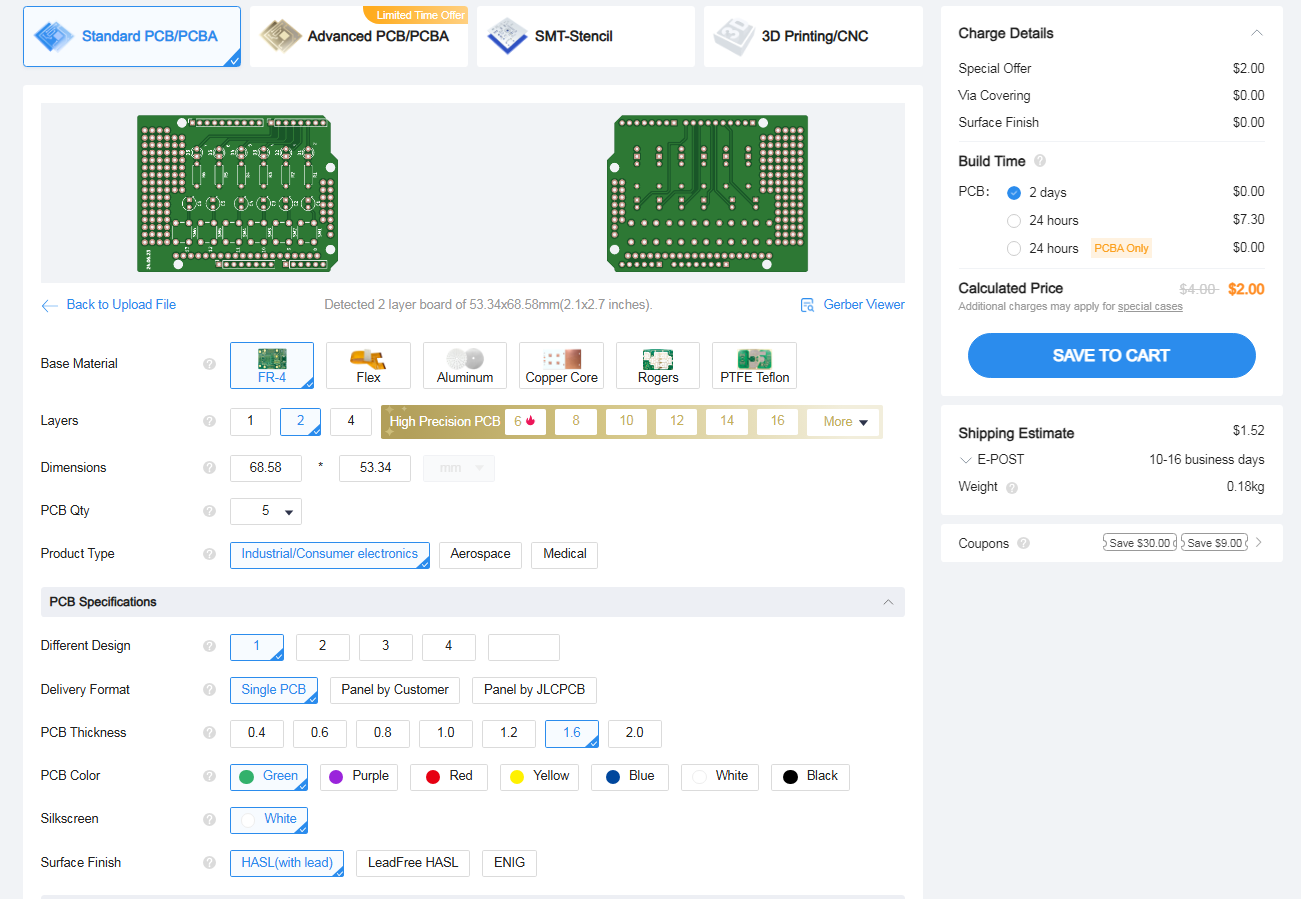

3. 만들었던 pcb가 화면에 나옵니다. Gerber Viewer를 보면 선택한 파일을 2D/3D로도 볼 수 있습니다.
여기서 크기는 선택해야하는 옵션이 몇가지 있습니다.
먼저 Dimensions이 있는데 보드의크기가 100*100mm까지는 가격이 같습니다.
PCB Qty는 주문할 수량을 선택해줍니다 최소 5개주문이 됩니다.
PCB Color에서 색상을 선택해줍니다.
그 이외의 옵션은 사용을 안해봤습니다.
선택했으면 SAVE TO CART를 클릭합니다.

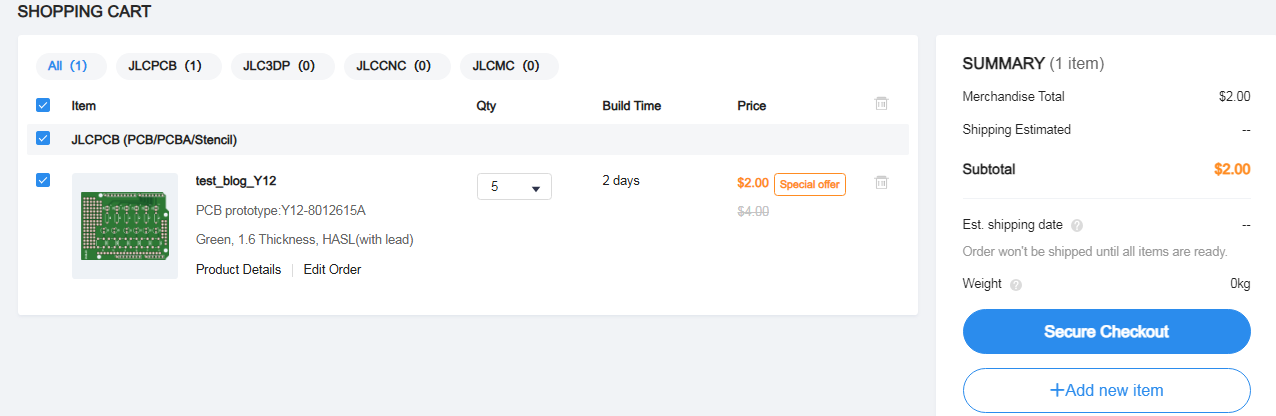

4.우측상단에 장바구니버튼을 클릭하면 장바구니에 넣어놨던 목록이 보입니다. 처음 카트에 담긴 물건은 $2이고 그 이후에 추가되는건 $4 인것같습니다. 주문할 물건을 선택하고 Secure Checkout을 클릭합니다.

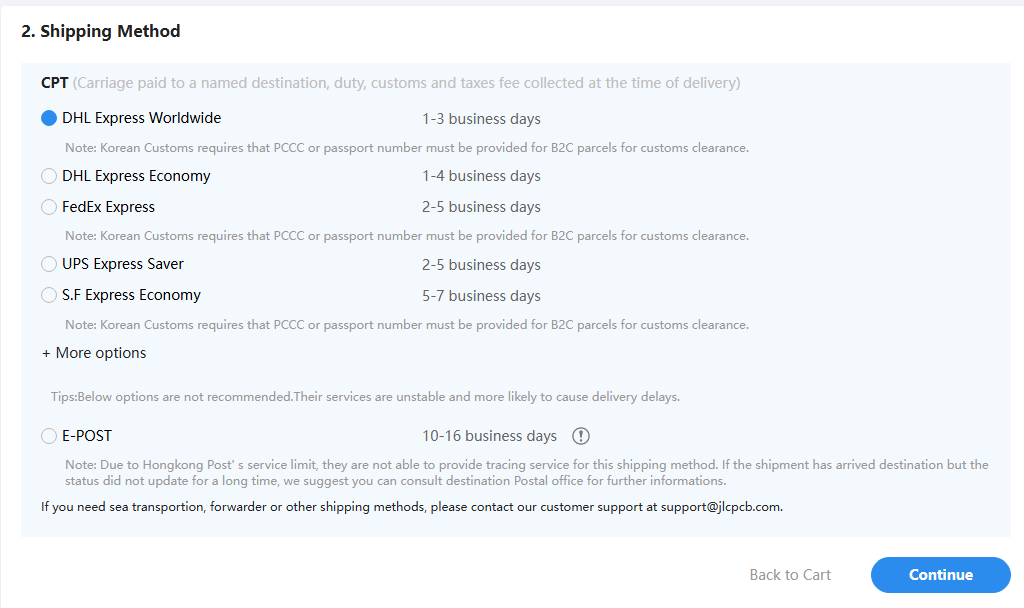

5. 주소를 입력하는칸에 주소를 입력하고 배송방법을 클릭하면 됩니다. 가장 배송비가 저렴한건 E-POST($1.52)입니다. 나머지들은 배송이 빠른데 가격이 $10~$17합니다 .. 저는 FedEX Express랑 E-POST를 사용해봤는데 FedEX Express는 토요일에 주문했는데 수요일쯤에 받아서 거의 5일 걸렸고 E-POST는 거의 3주걸렸던걸로 기억합니다.

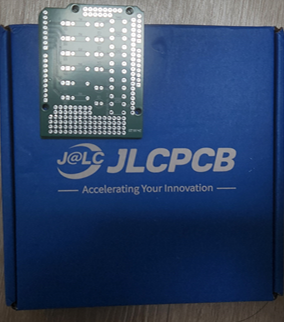

물건은 파랑상자에 pcb가 담겨서 옵니다.
