ESP-WROOM-32 보드 사용하기 3편(MQTT)

안녕하세요. 오늘은 MQTT에 대해 알아보겠습니다.
MQTT(Message Queuing Telemetry Transport)는 IoT(Internet Of Things)에서 주로 사용하는 프로토콜입니다.

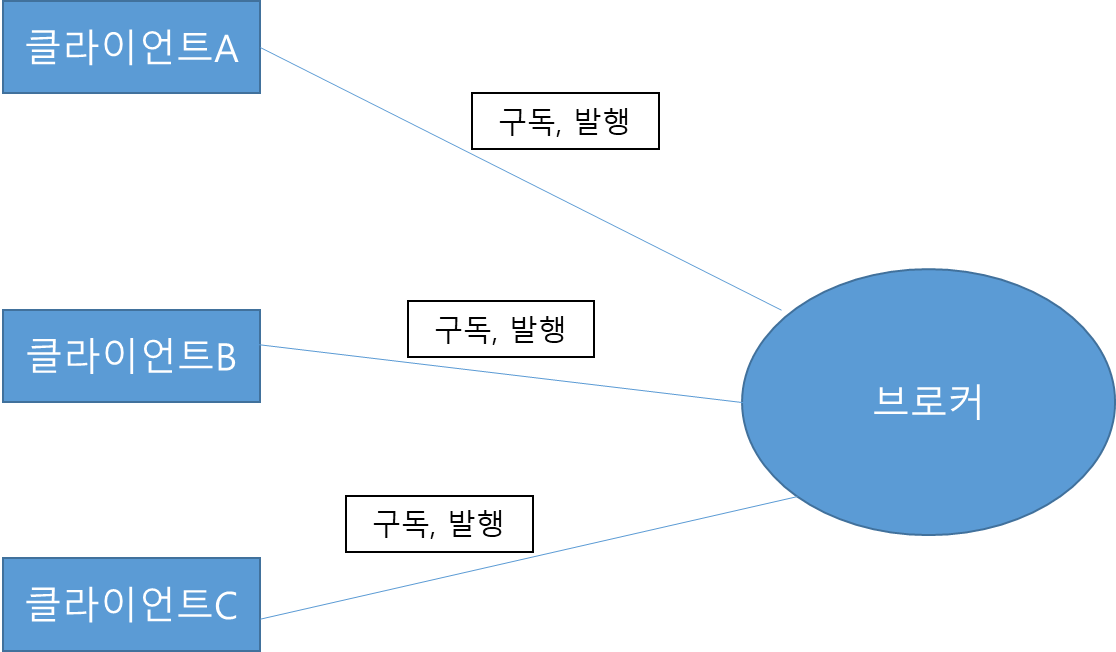

MQTT구조
MQTT는 브로커(Broker)를 통해서 클라이언트(Client)끼리 통신을 하는 구조입니다.
브로커가 서버역할이라고 보면됩니다.

1. A클라이언트가 브로커에게 발행(Publish)합니다. (발행: 브로커에게 데이터전송)
2. B클라이언트가 브로커에게 구독(Subscribe)합니다. (구독: 브로커에게 데이터를 받기위한 행동)
3. 브로커는 발행과 구독내용을 보고 일치하면 데이터를 보내줍니다.

발행과 구독을 할때는 토픽(Topic)과 페이로드(Payload)를 사용합니다. 토픽은 메세지의 ID이고 페이로드는 메세지의 내용입니다.

MQTT특징
1. 발행/구독 모델
2. 낮은 전력 소비
3. 패킷 크기가 작아서 제한된 환경에서도 효율적으로 동작 가능
4. QoS(Quality of Service)지원 : 메시지의 신뢰성을 보장하기위해 세 가지 레벨 지원(QoS1,QoS2, Qos3)
1) Qos1 : 최소한의 전달(메세지가 전달안될수도 있음)
2) Qos2 : 최소 한 번 전달(메시지가 중복될수도 있음)
3) Qos3 : 정확히 한 번 전달(메시지가 중복되거나 손실되지 않음)


MQTT 아두이노에서 사용하기
1. MQTT를 사용하기위해서 pubsubclient를 검색해서 라이브러리를 설치합니다

2. 브로커는 "https://broker.mqtt-dashboard.com/"를 사용합니다. 무료서버이고 토픽과 메세지가 모두 공개됩니다(포트1883)
3. 클라이언트로는 ESP32, 스마트폰을 사용하겠습니다. 스마트폰은 플레이스토어에있는 MyMQTT앱을 이용하겠습니다. 만약 MyMQTT앱이 없다면 MQTT를 지원하는 다른 앱을 사용해도 상관없습니다.

4. ESP32에는 LED를 연결하고 스마트폰에서 on/off를 통해서 LED를 제어하겠습니다. ESP32에 조도센서(빛의 세기 감지)를 연결하고 스마트폰에게 ADC값을 전달하겠습니다.
(ESP32)
1) 구독 : LED제어를위한 "wowon/led"구독, Payload가 0이면 LED를 OFF하고 1이면 LED를 ON함
2) 발행 : 조도센서 ADC값 발행. Topic은 "wowon/cds", Payload는 ADC값
(스마트폰)
1) 구독 : 조도센서 ADC값 수신을위한 "wowon/cds" 구독
2) 발행 : LED제어를위해 0,1 발행. Topic은 "wowon/led", Payload는 "0" or "1"

선연결

ESP32코드

#include <WiFi.h>
#include <PubSubClient.h>

const char* ssid = "my_wifi";
const char* password = "12345678";
const char* mqtt_server = "broker.mqtt-dashboard.com";

WiFiClient espClient;
PubSubClient client(espClient);
unsigned long lastMsg = 0;
#define MSG_BUFFER_SIZE	(50)
char msg[MSG_BUFFER_SIZE];


void setup_wifi() {
  delay(10);
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.mode(WIFI_STA);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  randomSeed(micros());
  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
}

void callback(char* topic, byte* payload, unsigned int length) {
  Serial.print("Message arrived [");
  Serial.print(topic);
  Serial.print("] ");
  for (int i = 0; i < length; i++) {
    Serial.print((char)payload[i]);
  }
  Serial.println();

  if ((char)payload[0] == '1') {
    digitalWrite(15, HIGH);
  } else {
    digitalWrite(15, LOW);
  }
}

void reconnect() {
  while (!client.connected()) {
    Serial.print("Attempting MQTT connection...");
    String clientId = "ESP32-";
    clientId += String(random(0xffff), HEX);
    if (client.connect(clientId.c_str())) {
      Serial.println("connected");
      client.subscribe("wowon/led"); // subscribe
    } else {
      Serial.print("failed, rc=");
      Serial.print(client.state());
      Serial.println(" try again in 5 seconds");
      delay(5000);
    }
  }
}

void setup() {
  pinMode(15, OUTPUT); // LED OUTPUT
  Serial.begin(115200); // Setting the baudrate for debugging
  setup_wifi(); // wifi setting
  client.setServer(mqtt_server, 1883); // MQTT broker setting
  client.setCallback(callback); // When I received your subscription
}

void loop() {
   //Maintain connection with the server
  if (!client.connected()) {
    reconnect();
  }
  client.loop();

  unsigned long now = millis();
  // Publish the CDS ADC value once every second
  if (now - lastMsg > 1000) {
    lastMsg = now;

    snprintf (msg, MSG_BUFFER_SIZE, "CDS ADC : %d", analogRead(34));
    Serial.print("Publish message: ");
    Serial.println(msg);
    client.publish("wowon/cds", msg);
  }
}

1초마다 CDS ADC를 Publish 해줍니다. 그리고 "wowon/led"가 들어오면 callback 함수를 호출해서 payload를 읽고 led를 on/off합니다. (스마트폰 설정 이후의 사진)

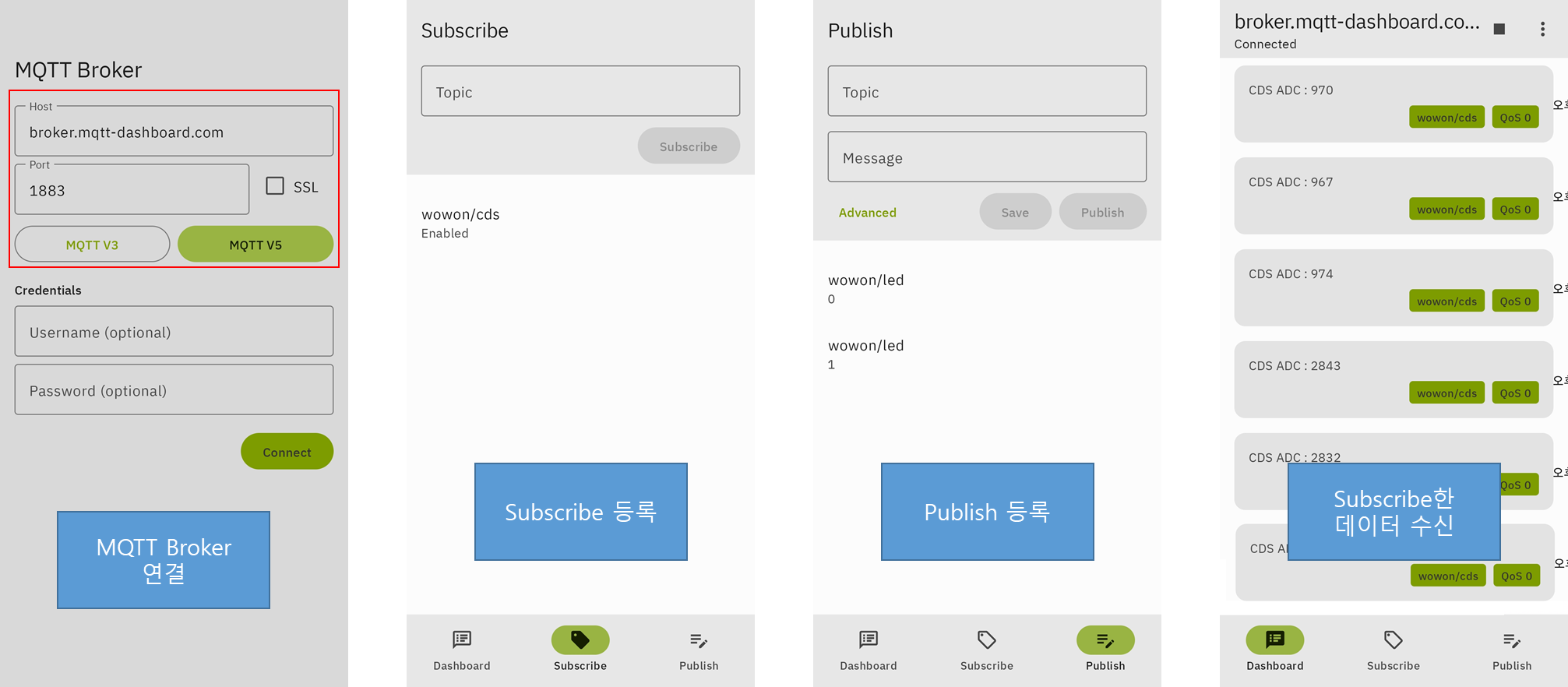

스마트폰 (MyMQTT설정)
