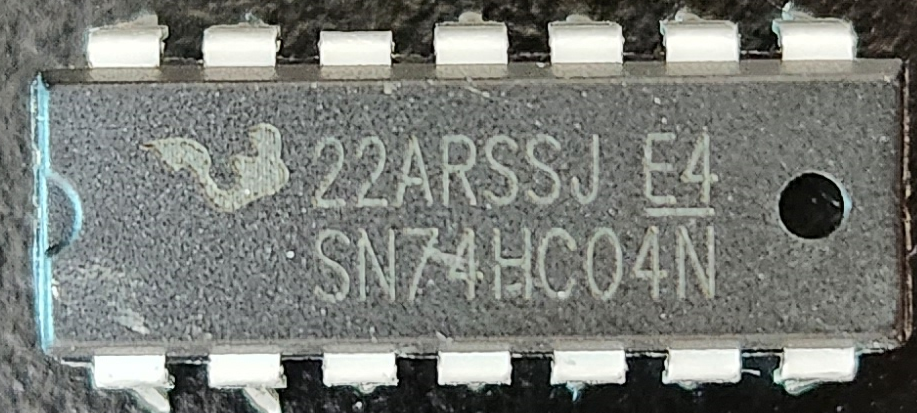

안녕하세요. 오늘은 SN74HC04N IC에 대해 알아보겠습니다.
이 IC는 여러 NOT게이트의 모임입니다.
채널이 총 6개가 있습니다. A는 input을 의미하고 Y는 output을 의미합니다.
실제로 UART신호선을 물려서 반전이 잘 되는지 보겠습니다
TEST\n 신호가 반전된 파형입니다. D0,D1은 디지털 파형이고 A0,A1은 아날로그 파형입니다.
