MOSFET란 무엇인가?

안녕하세요. 오늘은 MOSFET에 대해 알아보겠습니다.

MOSFET은 스위치 일반적으로 스위치같은 역할이 필요할때 사용합니다.

기본적인 MOSFET에 대해서 알아야 하는점과 동작방식에 대해 알아보겠습니다.

MOSFET은 N-MOSFET과 P-MOSFET이 있고 N-MOSFET에 대해서 알아보겠습니다.



* N-MOSFET구조

1. GATE OXIDE는 전류가 흐르지 않는 물질입니다.

2. GATE는 전류가 흐르는 물질입니다.

3. SOURCE와 DRAIN은 N형 반도체 입니다

4. Vds는 DRAIN과 SOURCE사이의 전압을 의미합니다

5. Vgs는 GATE와 SOURCE사이의 전압을 의미합니다

6. BODY와 SOURCE는 내부적으로 연결되어있습니다.



*N-MOSFET 동작

1. SOURCE와 DRAIN사이에 배터리를 연결해도 DRAIN에서 소스로 전류가 흐르지 않습니다. (MOSFET가 꺼져있습니다)



2. GATE와 SOURCE사이에 배터리를 연결하면 아래의 그림처럼 빨강 부분이 생성됩니다.
캐패시터와 마찬가지로 BODY 표면에 전하가 쌓이고 채널을 형성합니다. 이 채널은 전압이 일정값을 넘겨야 합니다.
일정값을 문턱전압(스레쉬 홀드)라고 부릅니다. 일반적으로 문턱전압은 0.7~0.8V입니다.



*결론

1) N-MOSFET을 사용할때 GATE에 HIGH를 주면 DRAIN과 SOURCE가 연결됩니다.

2) P-MOSFET을 사용할때 GATE에 LOW를 주면 DRAIN과 SOURCE가 연결됩니다.

3) N-MOSFET의 기호는  화살표가 게이트쪽을 가리킵니다

N-MOSFET

4) P-MOSFET의 기호는 화살표가 SOURCE쪽을 가리킵니다

P-MOSFET

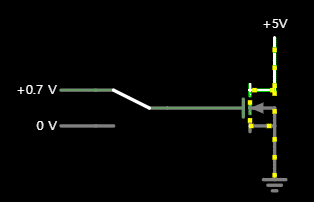

5) N-MOSFET ON/OFF

0

6) P-MOSFET ON/OFF



끝
