PNP,NPN 트랜지스터란?

안녕하세요 오늘은 PNP,NPN 트랜지스터에 대해 알아보겠습니다



트랜지스터 : 전류나 전압흐름을 조절하여 증폭하거나 스위치 역할을 하는 반도체 소자

NPN타입을 많이 사용하는 이유: 트랜지스터가 발명된 초기에는 PNP형 트랜지스터 쪽이 많았지만 지금은 오히려 NPN형 트랜지스터 쪽이 더 많습니다. NPN형 트랜지스터를 많이 사용하는 이유는 전압을 인가하는 방법이나 전류가 흐르는 방향에 있어서 진공관(vacuum tube)과 같기 때문입니다.

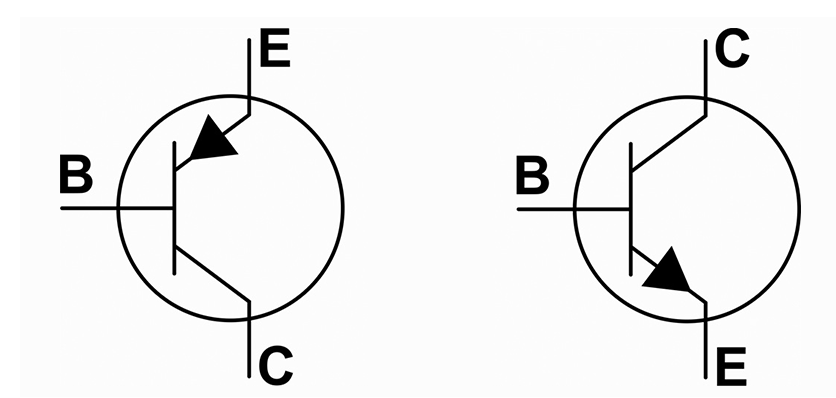

왼쪽: PNP타입, 오른쪽:NPN타입



*트랜지스터 NPN타입

사진출처:https://www.youtube.com/watch?v=T1eMKml3iE0

C: Collector

B: Base

E: Emitter

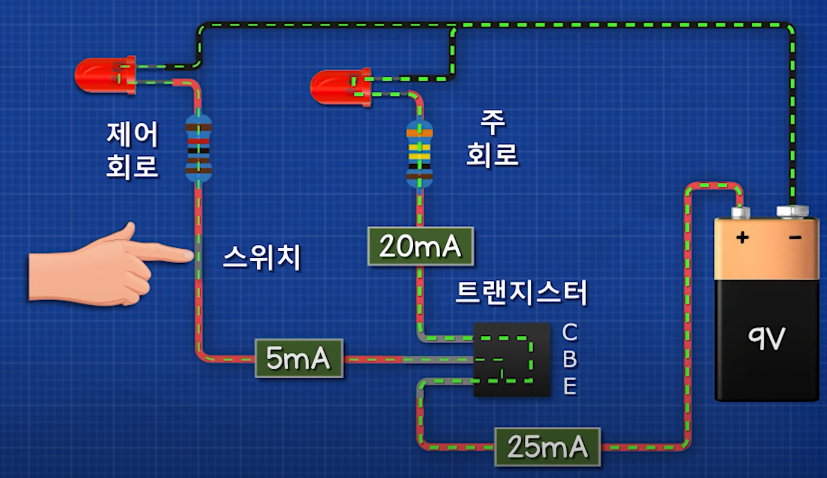

스위치를 누르면 베이스에 5mA가 흐르고 콜렉터에 20mA가 흐르게 되고 이미터에 25mA가 흐르게 됩니다.

NPN 트랜지스터에서는 전류가 결합됩니다.





*트랜지스터 PNP타입

스위치를 누르면 이미터에 25mA가 들어가며, 베이스에서는 5mA가 , 콜렉터에서는 20mA가 나오게 됩니다.

PNP 트랜지스터에서는 전류가 분할됩니다.
