BLE GATT를 Ble Sniffer로 측정하기

안녕하세요. 오늘은 이전에 알아봤던 BLE GATT를 BLE Sniffer로 측정해보겠습니다.
측정하는 방식과 알아보는 방식은 이전에 BLE GAP을  BLE Sniffer로 측정했던 방식과 동일합니다.

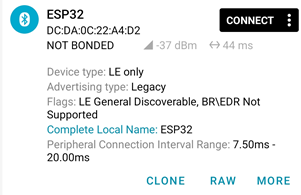

스마트폰 앱에서 CONNECT 버튼을 확인할 수 있습니다.

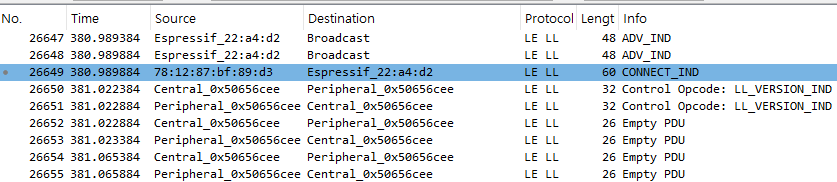

(1)  ADV_IND
- CONNECT를 하기전에는 ESP32가 advertising 하고있습니다.

(2) CONNECT_IND
- 스마트폰에서 CONNECT를하면 연결시도를 합니다.

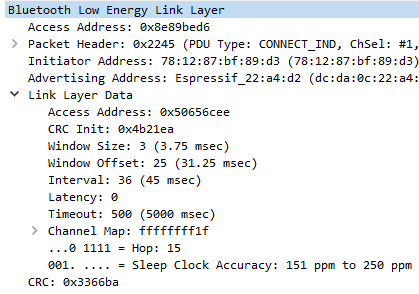

CONNECT_IND 패킷 안에 설정정보를 만듭니다. 이중에 Access Address가 있는데, 데이터 채널에서 사용되는 32bit 주소입니다. 이 주소로 LL/ATT/GATT 패킷이 전송됩니다. CONNECT_IND 이후부터는 데이터채널로 전환됩니다.

(3) Control Opcode: LL_VERSION_IND
- 연결시도 이후에 BLE 버전정보를 교환하게 됩니다.

(4) Empty PDU
- 연결을 유지하려고 스마트폰과 ESP32는 서로 패킷을 보냅니다.

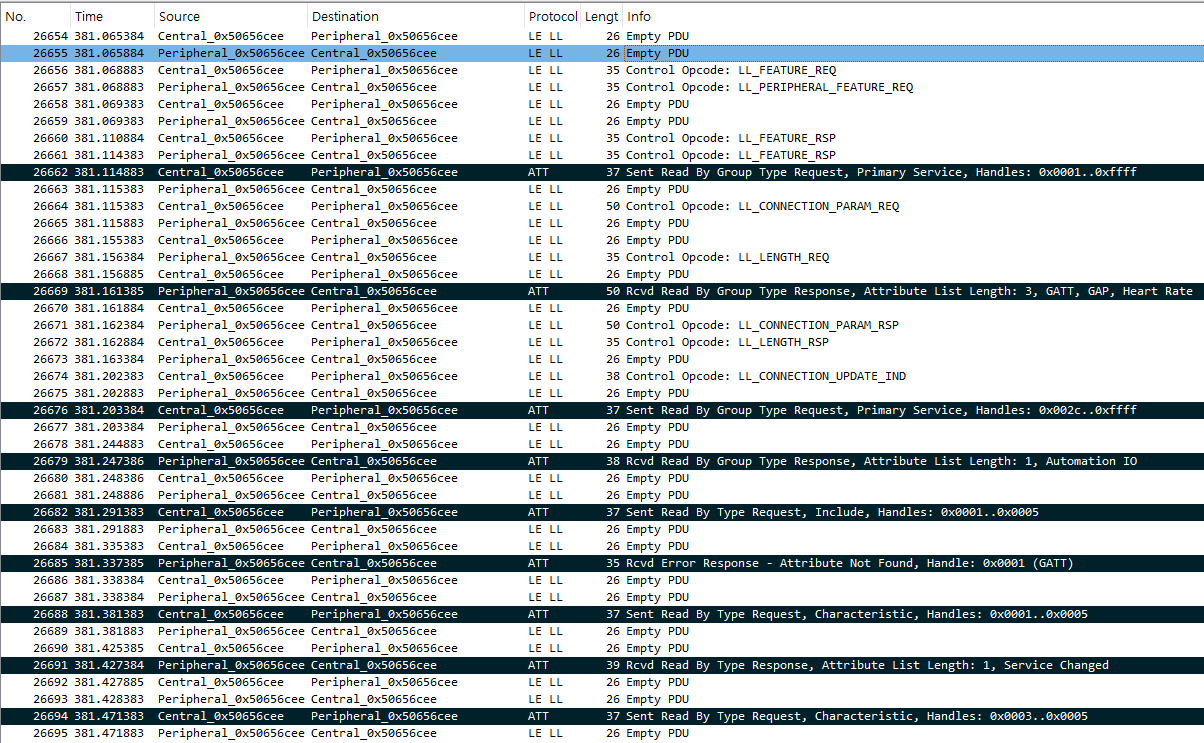

(5) LL_FEATURE_REQ/LL_FEATURE_RSP
- 지원 기능(Encrption, DLE, PHY등) 동기화 과정입니다.

(6) LL_LENGTH_REQ/LL_LENGTH_RSP
- 데이터 길이 협상입니다.

(7) Sent Read By Group Type Request, Primary Service, Handles : 0x0001..0xffff (No.26662)
- 스마트폰이 ESP32의 GATT Primary Service(0x2800) 목옥을 요청하는 패킷입니다.

(8) Rcvd Read By Group Type Response, Attribute List Length: 3, GATT, GAP, Heart Rate (No.26669)
- ESP32가 Primary Service목록 3개 (GAP,GATT,Heart Rate)를 가지고있다고 답변한 패킷입니다.
마지막 Attribute Data의 Group End Handle을 보면 0x002b입니다. 그 의미는 Attribute Data가 더 있다는 말입니다.

(9) Sent Read By Group Type Request, Primary Service, Handles: 0x002c..0xffff(No. 26676)
- GATT Primary Service 목록을 다시 요청합니다. Group End Handle가 0x002b였으므로 0x002b+1부터 시작합니다.

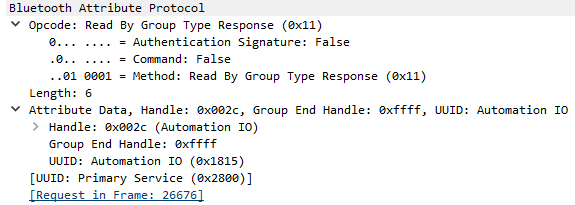

(10) Rcvd Read By Group Type Response, Attribute List Length: 1, Automation IO (No.26679)
- 응답입니다. Group end Handle가 0xffff이므로 서비스의 끝을 의미합니다.

(11) 그 다음에는 각각의 UUID들의 Include Service와 Characteristic을 요청합니다.

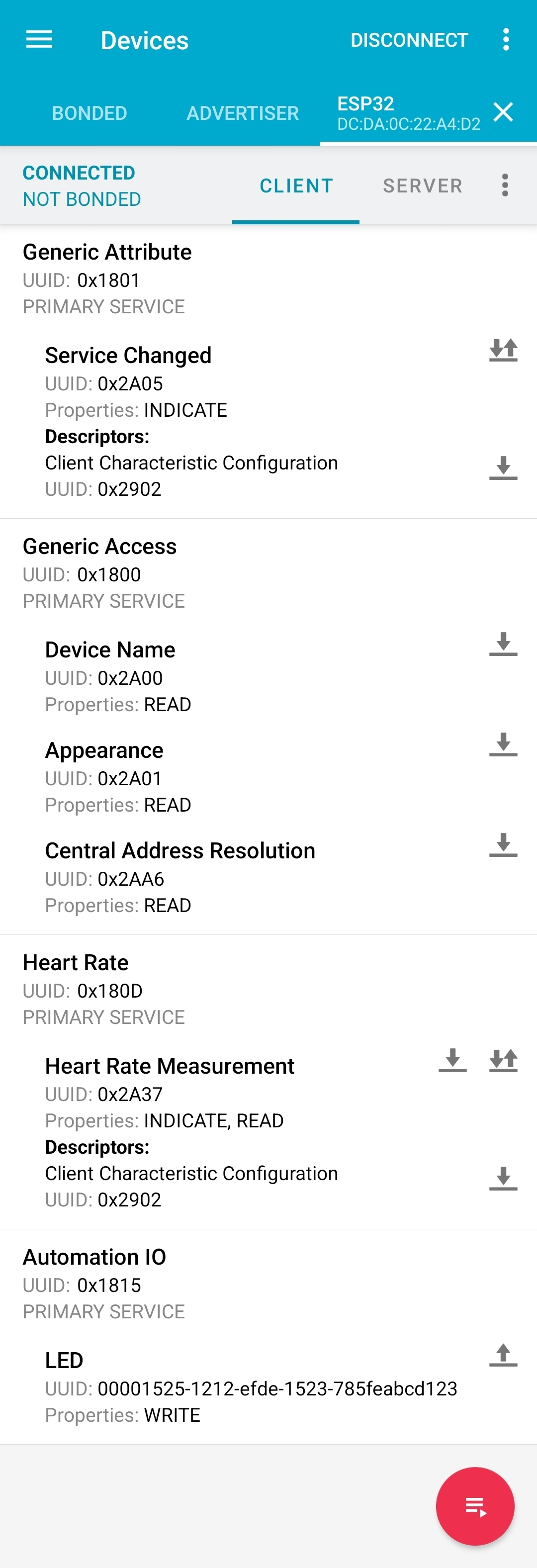

여기까지 했으면 스마트폰에서는 아래의 UI들이 보입니다.

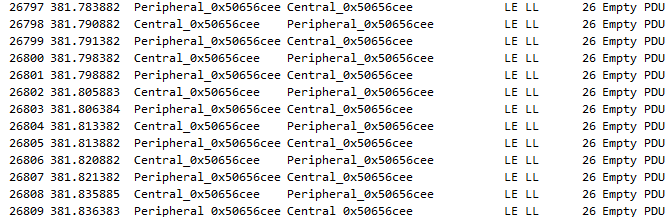

이 상태에서는 스마트폰과 ESP32는 Empty PDU 패킷을 교환하고있습니다.

[테스트]

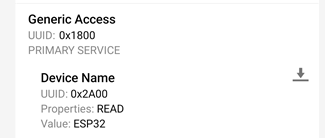

Generic Access의 Device Name을 얻으면 ESP32가 읽힙니다.

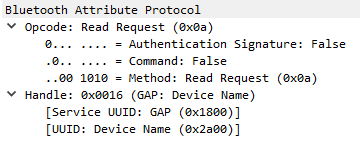

(1) Sent Read Request, Handle: 0x0016 (GAP: Device Name)
- 스마트폰에서 Handle 0x0016을 Read Request합니다.

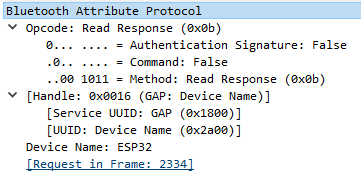

(2) Rcvd Read Response, Handle: 0x0016 (GAP: Device Name)
- ESP32가 Request에 대해서 응답을 합니다.
